SolidSteel parametric for SOLIDWORKS
O SolidSteel Parametric for SOLIDWORKS, totalmente integrado no SOLIDWORKS, é uma solução paramétrica de CAD 3D para estruturas metálicas.
Esta solução permite-lhe uma utilização em estruturas metálicas clássicas, mas também em áreas de engenharia mecânica e fabrico.
SolidSteel Parametric for SOLIDWORKS
O SolidSteel parametric for SOLIDWORKS é uma solução especializada que estende as capacidades do seu SOLIDWORKS para projetos e análise de estruturas metálicas.
O recurso a ferramentas adicionais disponibilizadas, como biblioteca de perfis, ferramentas de modelação, detalhes de construção, análise de estruturas e lista de materiais garantem-lhe uma maior precisão e segurança na criação de projetos de estruturas metálicas.
Porquê escolher o SolidSteel Parametric for SOLIDWORKS
O SolidSteel parametric for SOLIDWORKS permite-lhe uma utilização de uma interface que já lhe é familiar, visto que integra a 100% no seu SOLIDWORKS.
Crie estruturas metálicas de forma rápida e eficiente, incluindo uniões típicas em aço.

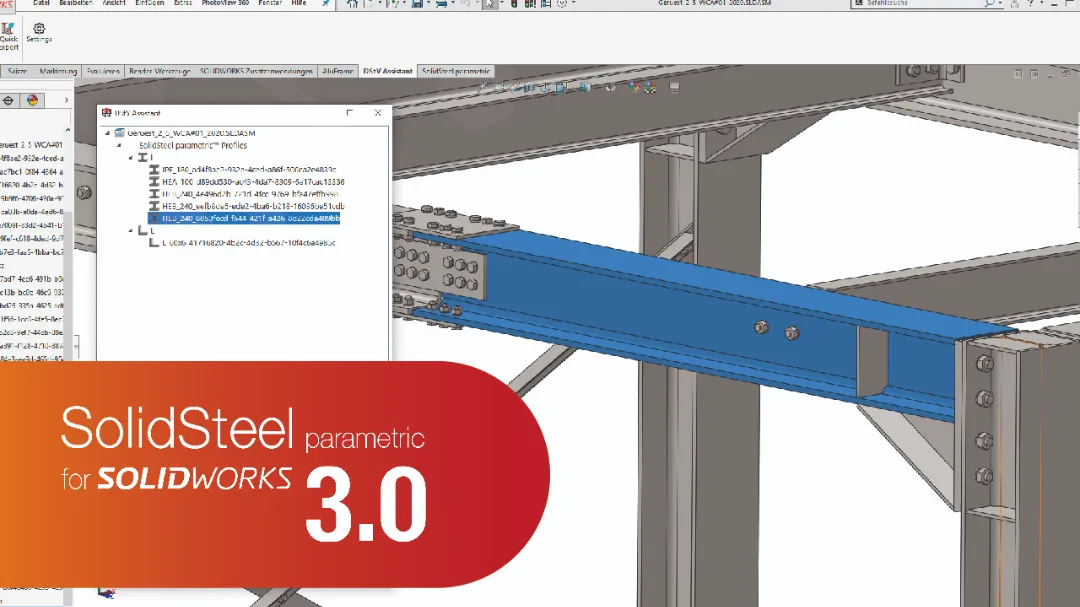

Webinar SolidSteel for SOLIDWORKS exclusivo CADNEA
Conheça o SolidSteel for SOLIDWORKS
Assista a um webinar exclusivo CADNEA, totalmente em português, e saiba tudo sobre esta solução especializada para estruturas metálicas.
Neste vídeo, conheça a aplicação prática do SolidSteel for SOLIDWORKS através de um caso de estudo prático da criação de uma escadaria.
A interface do SolidSteel parametric for SOLIDWORKS permite uma menor curva de aprendizagem do utilizador, dado que esta esta solução, tal como o nome indica, está totalmente integrada no ambiente SOLIDWORKS.
Características do SolidSteel parametric for SOLIDWORKS
Ligações metálicas típicas
Com o SolidSteel Parametric for SOLIDWORKS as ligações metálicas típicas, tais como chapas de extremidade, chapas de reforço ou ligações de ângulo de encaixe, são apenas colocadas em poucos segundos. A seleção inteligente da solução permite também, por exemplo, a colocação da chapa de extremidade correcta para a secção de perfil selecionada. Várias bibliotecas, como a DAST, estão disponíveis para este propósito, que podem ser expandidas individualmente conforme necessário.
No total, o SolidSteel parametric for SOLIDWORKS pode criar mais de 500 conexões diferentes, combinando diferentes funções integradas. Com a ajuda do SolidSteel, funções como Assembly Manager, montagens inteiras, tais como contraventamento de vento, K-bracing ou outros componentes, podem ser adicionados ao projeto como um modelo e automaticamente adaptados à nova situação de instalação graças ao parametric.
Através da utilização inteligente das funções paramétricas do SolidSteel e do SOLIDWORKS, o o mundo das construções metálicas está ao seu dispôr! Todas as ligações já fazem parte do pacote base do SolidSteel.
Dados NC no formato DSTV
Um importante processo posterior a uma construção metálica é a exportação dos dados NC no formato DSTV. Estes conjuntos de dados podem ser enviados diretamente para as máquinas de fabrico.
Todas estas informações necessárias para o fabrico são armazenadas nos ficheiros de dados NC.
O módulo de dados NC está disponível como um módulo separado para o SolidSteel.
Ligações aparafusadas
Durante a criação das ligações metálicas, os parafusos e conjuntos completos de parafusos podem ser seleccionados. Neste caso, podemos contar com um assistente de parafusos que surge conectado ao SolidSteel.
Além dos parafusos individuais, podem ser seleccionados conjuntos completos de parafusos. Esses conjuntos de parafusos podem ser organizados individualmente (número de anilhas, número de porcas, comprimento do parafuso, entre outros…).
Com as predefinições, o assistente assume automaticamente os valores necessários, como o comprimento de aperto, a partir do desenho 3D. Com a alteração do desenho (por exemplo: a espessura de uma placa de extremidade foi alterada), o comprimento de aperto será alterado automaticamente. É claro que isso inclui os conjuntos de parafusos HV padrão.
- Com as novas atualizações no seu SolidSteel surge o novo suporte de funções de seleção múltipla, que torna o processo de construção mais rápido, mais fácil e mais confortável.
- Para colocação de perfis, a nova função de pré-visualização permite-lhe, depois de selecionar a linha do sistema, o perfil virtual fica imediatamente visível. Agora já pode alterar a posição do perfil e o tipo.
